Ref : 98942
- Dsp : non
- 20 Entrées / 20 Sorties
- 8 x Entrées Analogiques
- 8 x Sorties Analogiques
- 2 x Entrées Micro / Ligne
- 2 x Entrées Ligne / Instrument
- 1 x Entrée / Sortie AES/EBU
- 1 x Entrée / Sortie SPDIF
- 1 x Entrée / Sortie ADAT
- 1 x Entrée / Sortie Word Clock commutable
- 1 x Entrée / Sortie MIDI
- USB 2.0 (USB 3 compatible )
ANALOGIQUE / NUMERIQUE

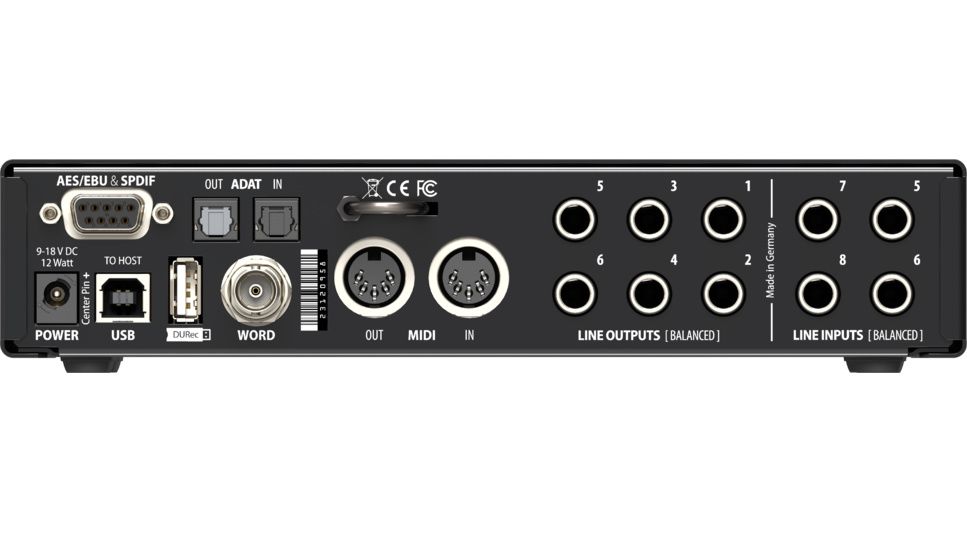

- Entrées ligne 5-8, panneau arrière
- Resolution A/N : 24 bit
- Rapport signal/brut : 112 dB RMS non pondéré, 115 dBA
- Réponse en fréquences @ 44.1 kHz, -0.1 dB: 5 Hz – 20.8 kHz, @ 96 kHz, -0.5 dB: 3 Hz – 45.8 kHz, @ 192 kHz, -1 dB: 2 Hz – 92 kHzn
- THD : < -110 dB, < 0.00032 %
- THD+N : < -104 dB, < 0.00063 %
- Diaphonie : > 110 dB
- Connecteur jack 6,35 mm TRS, symétrie électronique
- Impédance : 8 kOhm asymétrique, 12 kOhm symétrique
- Sensibilité d'entrée commutable : +19 dBu et +13 dBu
- Gain variable : 0 à +12 dB
- Niveau min à 0 dBFS : +1 dBu, -1.2 dBV
- Entrées ligne 3-4, panneau avant
- Idem Analogique / Numérique, sauf :
- Gain additionnel : 0 à +12 dB
- Niveau max, +19 dBu, Gain 0 dB : Ligne +19 dBu,
- Instrument +13 dBu
- Niveau max, +13 dBu, Gain 12 dB : Ligne +1 dBu,
- Instrument -5 dBu
- Impédance : Instrument 1 MOhm. Ligne 13 Ohms symétrique, 9 kOhms asymétrique
- Gain entrée Instrument : +6 dB
- Mode : Ligne symétrique (TRS), Instrument asymétrique (TS)
- Entrée Microphone 1-2, panneau avant
- Idem Analogique / Numérique, sauf :
- Connecteur XLR, symétrie électronique
- Impédance : 5.4 kOhm
- Gamme dynamique : 75 dB
- Niveau max, Gain 0 dB : +18 dBu
- Niveau max, Gain 75 dB : -57 dBu
- EIN : -128 dBu pondéré A, 60 dB gain, 150 Ohm, 20 Hz – 20 kHz
- Entrée Ligne 1-2
- Idem Analogique / Numérique, sauf :
- Entrée TRS, symétrie électronique
- Impédance : 10 kOhms symétrique, 5 kOhm asymétrique
- Niveau max, Gain 0 dB : +24 dBu
- Niveau max, Gain 75 dB : -51 dBu
NUMERIQUE / ANALOGIQUE
- Sortie Ligne 1-6, panneau arrière
- Résolution : 24 bit
- Gamme dynamique : 112 dB RMS non pondéré, 115 dBA
Réponse en fréquences @ 44.1 kHz, -0.5 dB: 5 Hz – 20.8 kHz, @ 96 kHz, -0.5 dB: 5 Hz – 45 kHz, @ 192 kHz, -1 dB: 5 Hz - 89 kHz
- THD : < -108 dB, < 0.0004 %
- THD+N : < -104 dB, < 0.00063 %
- Diaphonie : > 110 dB
- Niveau max : +19 dBu
- Connecteur jack 6.35 mm TRS, Servo-équilibré
- Impédance : 75 Ohm
- Niveau de sortie commutable : +19 dBu, +13 dBu, +4 dBu
- Sortie Casque (7-8)
- Idem Numérique / Analogique, sauf :
- Connecteur 6.35 mm TRS stéréo, asymétrique
- Niveau max à 0 dBFS, haut : +19 dBu
- Niveau max à 0 dBFS, bas : +4 dBu
- Impédance : 1 Ohm
- Puissance max. par canal @ 32 Ohms, 0.1% THD : 210 mW (2.6 Vrms, +10.5 dBu)
MIDI
- 1 x entrée/sortie MIDI via connecteurs 5-pin DIN
- Isolation galvanique par optocoupleur (entrée)
- Mode Hi-speed : Jitter et latence en-dessous de 1 ms
- FIFOs 128 bit séparés pour entrée et sortie
NUMERIQUE
- Horloge : Interne, ADAT, AES, SPDIF, Word Clock
- Jitter suppression horloges externes : > 50 dB (2.4 kHz)
- Influence effective du jitter d'horloge sur les conversions AN et NA : proche de zéro
PLL garantissant zéro dropout, même à plus de 100 ns de jitter
- Digital Bitclock PLL pour varispeed ADAT
- Fréquences d'échantillonnage supportées : de 28 kHz à 200 kHz
Entrées numériques
- AES/EBU
- Connecteur XLR, symétrie sur transfo, AES3-1992
- Haute sensibilité : < 0.3 Vpp
- SPDIF compatible (IEC 60958)
- Format Consumer et Professional
- Gamme de fréquences : 27 kHz – 200 kHz
- Suppression Jitter : > 50 dB (2.4 kHz)
- SPDIF coaxial
- Connecteur RCA, IEC 60958
- Haute sensibilité : < 0.3 Vpp
- Format Consumer et Professional, protection copie ignorée
- Gamme de fréquences : 27 kHz – 200 kHz
- Suppression Jitter : > 50 dB (2.4 kHz)
ADAT Optique
- Connecteur TOSLINK, Alesis
- Standard : 8 canaux 24 bit, jusqu'à 48 kHz
- Double Speed (S/MUX) : 4 canaux 24 bit 96 kHz
- Quad Speed (S/MUX4) : 2 canaux 24 bit 192 kHz
- Digital Bitclock PLL pour varispeed
- Gamme de fréquences : 31.5 kHz – 50 kHz
- Suppression Jitter : > 50 dB (2.4 kHz)
- SPDIF compatible (détection automatique)
- Word Clock
- Connecteur BNC
- Terminaison interne commutable 75 Ohms
- Détection automatique Double/Quad Speed avec conversion interne Single Speed
- SteadyClock super low jitter même en mode varispeed
- Non affecté par les DC-offsets
- Protection survoltage
- Niveau : 1.0 Vpp – 5.6 Vpp
- Gamme de fréquences : 27 kHz – 200 kHz
- Suppression Jitter : > 50 dB (2.4 kHz)
Sorties numériques
- AES/EBU
- Connecteur XLR, symétrie sur transfo, AES3-1992
- Niveau : Professional 4.5 Vpp, Consumer 2.6 Vpp
- Format Professional AES3-1992 Amendment 4
- Format Consumer (SPDIF) IEC 60958
- Mode Single Wire, fréquence d'échantillonnage de 28 kHz à 200 kHz
-SPDIF coaxial
- Connecteur RCA, IEC 60958
- Niveau : Professional 1.2 Vpp, Consumer 0.6 Vpp
- Format Professional AES3-1992 Amendment 4
- Format Consumer (SPDIF) IEC 60958
- Mode Single Wire, fréquence d'échantillonnage de 28 kHz à 200 kHz
ADAT
- Connecteur TOSLINK, Alesis
- Standard : 8 canaux 24 bit, jusqu'à 48 kHz
- Double Speed (S/MUX) : 4 canaux 24 bit 96 kHz
- Quad Speed (S/MUX4) : 2 canaux 24 bit 192 kHz
Word Clock
- Connecteur BNC
- Niveau max : 5 Vpp
- Niveau @ 75 Ohm avec terminaison : 4.0 Vpp
- Impédance : 10 Ohms
- Gamme de fréquences : 27 kHz – 200 kHz
GENERAL
- Alimentation externe
C- onsommation : 13 Watts
- Courant à 12 Volt : 910 mA (11 Watts)
- Dimensions avec oreilles de rack (LxHxP) : 265 x 44 x 155 mm
- Dimensions sans oreilles de rack (LxHxP) : 215 x 44 x 130 mm
- Poids : 910 g
- Température de fonctionnement : +5° à +50° Celsius
- Humidité relative : < 75%, sans condensation
