Rme HDSPe MADI

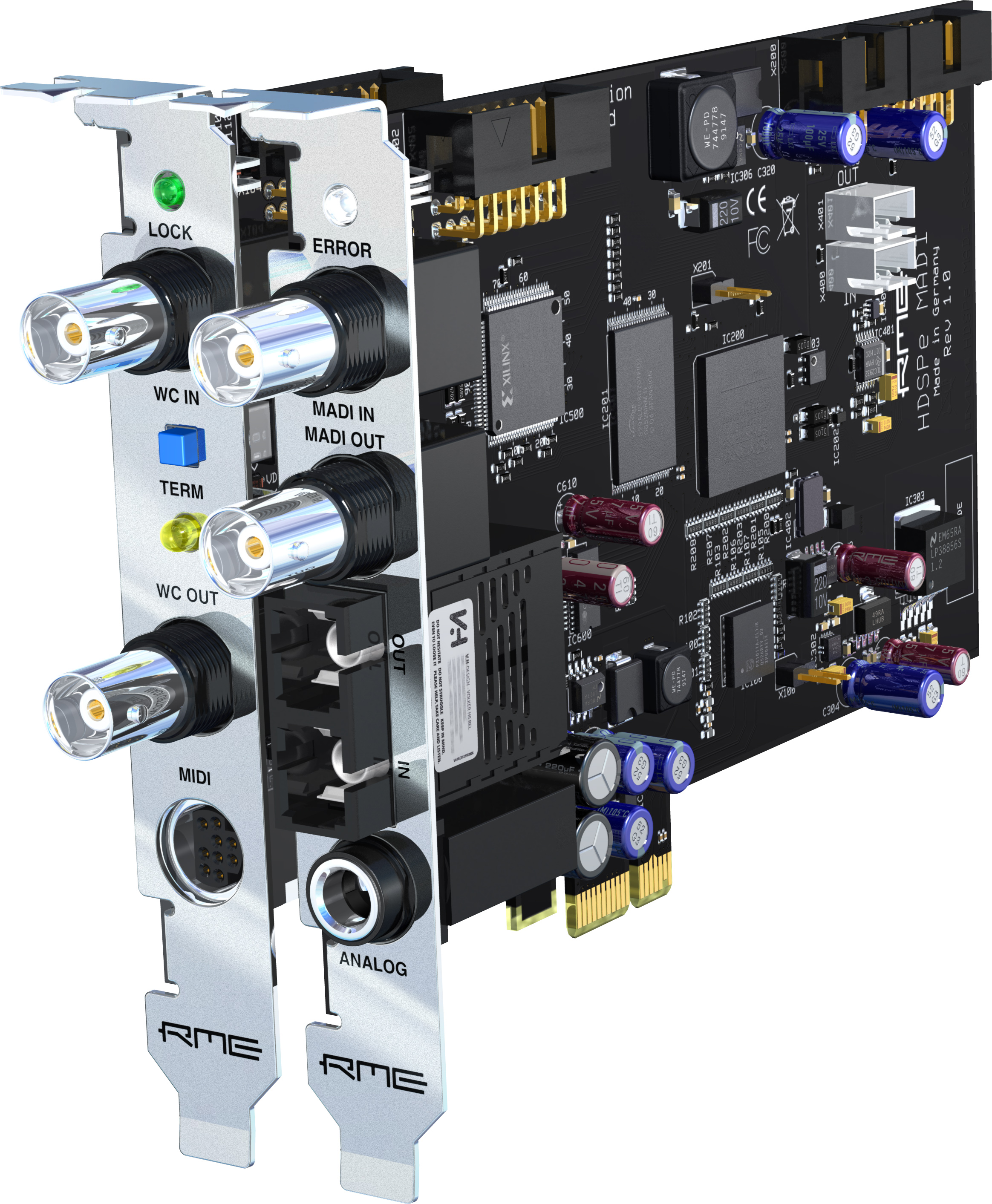

La carte son RME HDSPe MADI est une interface MADI au format PCI Express. Cette interface tire profit de tous les avantages du format MADI. Le format professionnel MADI offre 64 canaux d'audio 24bits jusqu'à une fréquence d'échantillonnage de 48 kHz, 32 canaux à 96 kHz et 16 canaux à 192 kHz. La transmission s'effectue au moyen d'une ligne simple, soit coaxiale sur connecteur BNC soit en fibre optique. Dans les deux cas des longueurs de 100 m peuvent être atteintes.

Basée sur la HDSP MADI (la version PCI Standard), cette version PCI Express apporte de nouvelles fonctionnalités:

- Support des fréquences d'échantillonnage supérieures à 96 kHz
- Nouvelles fonctions de TotalMix incluant la phase, la possibilité de créer des boucles de signal en interne et un gain de +6 dB sur les sorties physiques
- Support de l'option Time Code TCO
- Latence encore plus basse la rendant parfaite pour des applications d'enregistrement et de mixage en situation Live
- Sortie de monitoring analogique équipée des dernières technologies de convertisseur tirées de l'ADI-8 QS, garantissant une distorsion harmonique et un rapport signal sur bruit sans équivalent.
- Cette carte n'est pas basée sur un simple pont PCI vers PCI express offrant le support PCIe a une technologie PCI existante. C'est une solution PCI Express spécialement développée et qui tire avantage de ce nouveau format. C'est pourquoi elle offre des gains de performance en utilisation multipiste audio et permet d'atteindre des latences encore plus basses.

L'HDSPe MADI est intégralement compatible avec tous les périphériques intégrant une interface MADI. En combinaison avec une ADI-648 on obtient un système proposant 8 entrées/sorties ADAT optique, avec une ADI-6432 on obtient un système 64 canaux aller-retour AES/EBU.

Avec un Mac ou un PC puissant, 3 HDSPe MADI peuvent être combinées, offrant ainsi 192 entrées/sorties à partir d'un seul ordinateur.

L'HDSPe MADI offre un support complet des modes 56 et 64 canaux ainsi que des technologies single et double wire pour les opérations en 96 kHz. Le support des 64 canaux est également accessible via le TotalMix. Les 64 entrées et les 64 canaux de lecture peuvent être routés librement sur les 64 sorties.

De fait, l'HDSPe MADI offre la plus puissante solution de mixage et de routing jamais implémentée sur une carte PCI et permet bien plus qu'une simple solution d'entrée/sortie pour l'ordinateur. Elle fait ainsi office de: dispatching et distributeur MADI, convertisseur MADI coaxial/optique bidirectionnel, splitter MADI. TotalMix peut être entièrement piloté en MIDI et le DSP de la carte fournit les niveaux RMS et crête pour les 192 canaux.

A l'inverse de la plupart des systèmes MADI, l'Hammerfall HDSPe MADI ne requiert pas de Word Clock ou de ligne AES supplémentaire : le SteadyClock™ extrait l'horloge de référence avec un très faible jitter, directement à partir du signal MADI, facilitant les connexions sur de grandes longueurs.

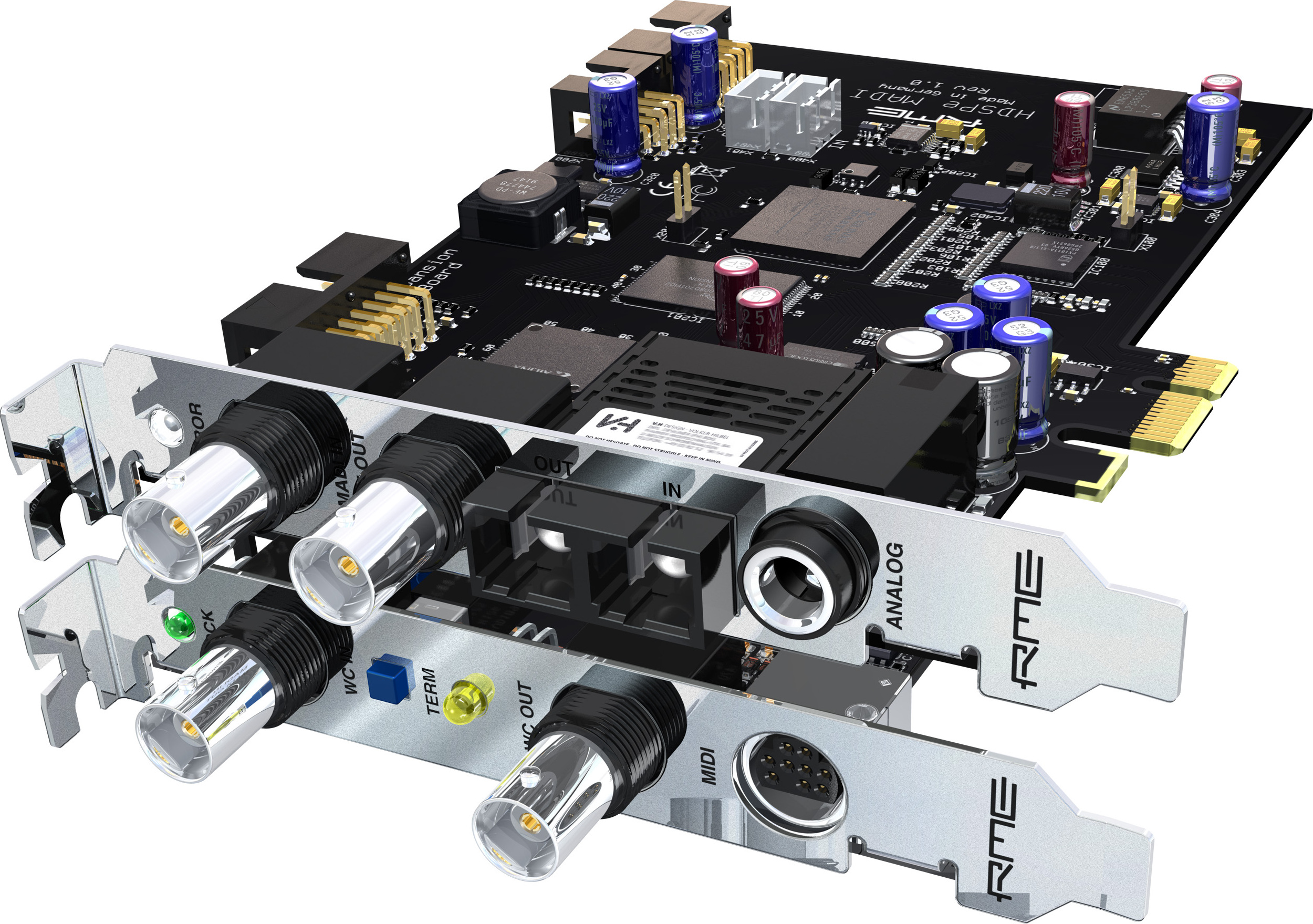

La carte d'extension incluse offre des entrée/sorties Word-Clock sur BNC et deux paires d'entrées/sorties MIDI. L'entrée Word Clock bénéficie d'une isolation galvanique via un transformateur et opère automatiquement en mode single ou double speed. Les deux entrées/sorties MIDI sont indépendantes. Un port virtuel additionnel permet la transmission de données MIDI via MADI.

Comme d'habitude chez RME, l'HDSPe MADI offre des fonctionnalités additionnelles. Par exemple elle bénéficie d'une sortie ligne/casque analogique en 24 bits et 96 kHz présentant une dynamique de 116 dB pour un contrôle direct des entrées et des sorties.

L'HDSPe MADI possède une mémoire de configuration pour les réglages les plus importants de la carte. Pendant le démarrage de l'ordinateur et avant le chargement du pilote, l'HDSPe MADI utilise la dernière fréquence d'échantillonnage utilisée, la configuration master/slave et le format MADI. Ceci permet d'éliminer les parasites et les problèmes de d'horloge durant le démarrage de l'ordinateur.
