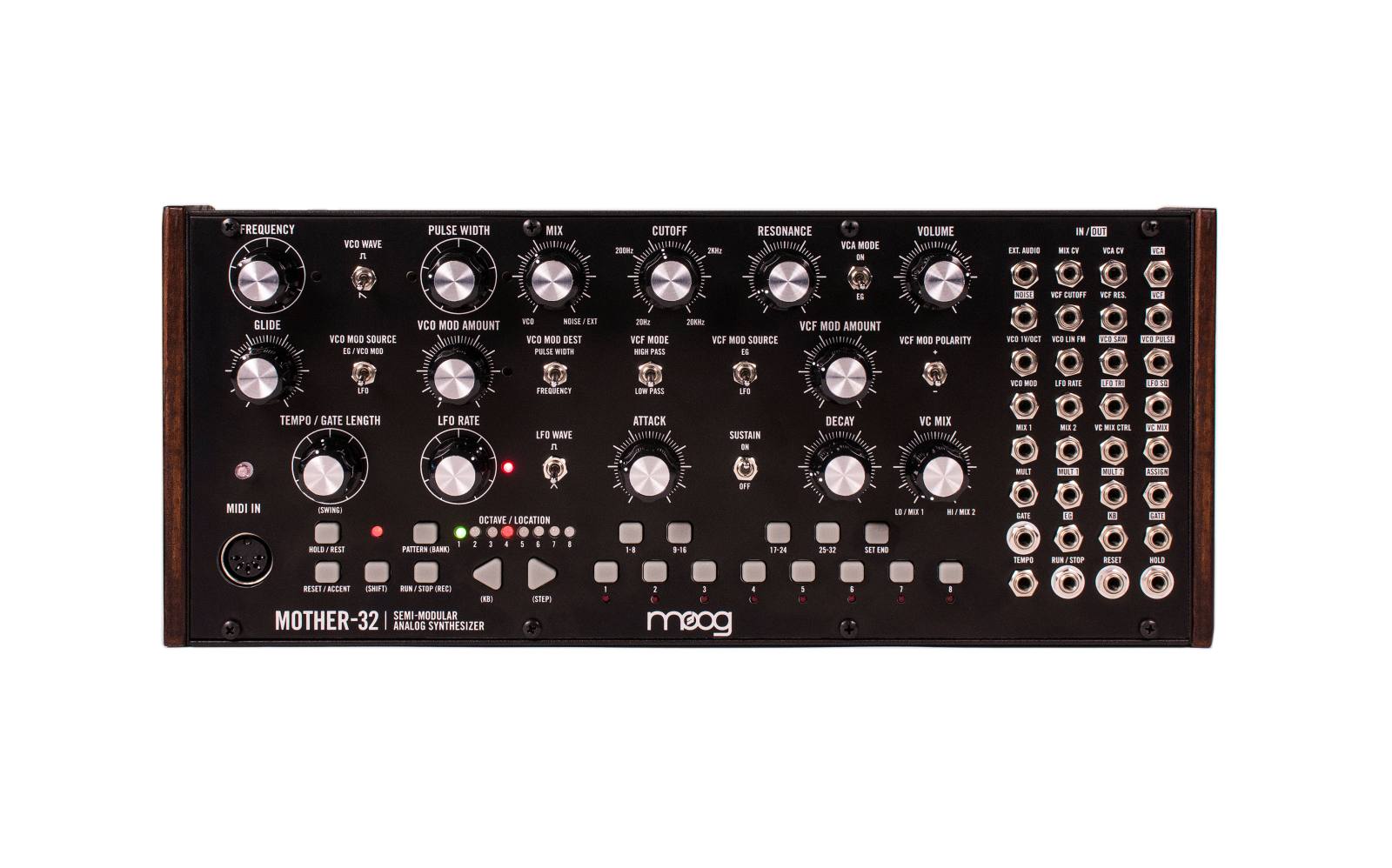

Ref : 64856
- Type expandeur : analogique
VCO avec sorties en forme d’onde simultanées Pulse ou dent de scie (+/- 5V)
- 1 V/Octave de 8Hz à 8KHz (16KHz max avec LFO/CV)
- Etendue de contrôle de fréquence (+/-1 Octave)
- Sélecteur des formes d’ondes routé au mixer.
- Contrôle de la Pulse Width
- FM linéaire et entrées FM 1V/Octave exponentielles (+/-5V)
NOISE
- Sortie dirigée sinon autrement vers l’entrée audio externe.
- Sortie Bruit Blanc (+/-5V)
MIXER CONTRÔLE EN TENSION
- Crossfades entre la forme d’onde du VCO choisie et l’entrée audio externe (sinon vers le bruit blanc)
- Entrée Mix CV (+/-5V)
FILTRE CONTRÔLE EN TENSION
- Filtre Ladder 4 pôles à transistors 20Hz à 20KHz commutable passe-bas/passe-haut avec résonance contrôlée en tension
- Entrée du Cutoff du VCF Cutoff (+/-5V)
- Entrée de la résonance du VCF (+/-5V)
- Sortie du VCF (+/-5V)
AMPLIFICATEUR CONTRÔLÉ EN TENSION
- Source CV au choix : EG ou ON (drone)
-Entrée CV du VCA CV (0 à +8V en mode EG et +/-5V en mode ON,
- Additionnée avec les signaux du commutateur ON/EG)
- Sortie de contrôle du Volume (sortie VCA et sortie Ligne/Casque)
- Sortie VCA (+/-5V) et sortie ¼’’ Casque/audio à l’arrière.
- (+/-1.7V peak)
LFO
- Sortie forme d’onde carrée (+/-5V)
- Sortie forme d’onde triangle (+/-5V)
- Sélection des formes d’onde des sections VCO et VCF MOD
- Contrôle du niveau de l’étendue de 1Hz à 350Hz (600Hz max)
- Entrée CV LFO Rate CV (+/-5V)
GÉNÉRATEUR D’ENVELOPPE
- Contrôle variable pour l’attaque et le relâchement.
- ON/OFF du maintien pour les déclenchements simples (ASD) ou multiples (AD)
- Entrée Gate externe (0 à +5V; tolérance de gates de 10V)
- Sortie EG (0 à +7.5V)
MODULATION DU VCO
- Sélection de sources entre EG/VCO MOD ou LFO (EG vers VCO MOD in)
- Entrée VCO Mod (vers EG/commutateur VCO MOD)
-Contrôle Variable du taux de Modulation
- Sélection de la destination de Modulation : hauteur du VCO ou PWM (PWM additionnée avec le contrôle de l’étendue du Pulse Width)
MODULATION DU VCF
- Sélection de sources EG ou LFO
- Contrôle variable du taux de Modulation
- Sélection de la polarité de la modulation du VCF (+/-)
MIXER/ATTENUATEUR CONTRÔLÉ EN TENSION
- Circuit de Crossfade/mix contrôlé en tension pour le mixage de deux signaux DC couplés.
- Entrée Mix 1 (vers la terre)
- Entrée Mix 2 (vers +5V)
- Entrée Mix Control CV (-5V à +5V)
- Sortie Mix : sortie non-inversée (-5 à +5V)
MULTIPLE
- Multiplicateur Entrée 1x et sortie signal 2x
- Entrée Mult : signal bufferisé
- Sortie Mult : 1 et 2
CLAVIER
- Clavier 13 notes une octave (En mode In Step Edit, il est utilisé pour sélectionner, muter et contrôler les pas du séquenceur).
- Boutons de sélection Octave Up/Down parmi 8 choix
- Contrôle du temps de Glide
- Sortie KB CV (-5 à +5V)
- Sortie Gate (0 to +5V)
SEQUENCEUR
- Séquenceur 32 pas double mode avec 64 allocations de séquences.
- Modes Performance :
- En mode KB, le clavier est utilisé pour jouer l’instrument, entrer les séquences et les transposer ;
- En mode Step, les fonctions du clavier comme servent d’interface du séquenceur et sont utilisées pour actionner ou muter les pas, sélectionner les banques.
- Chaque pas de séquence inclut : Note Value, Gate Length (Tie), Rest On/Off, Accent On/Off, Glide On/Off et Ratchet count (jusqu’à 4 notes)
- Contrôle du séquenceur : Tempo, Swing, Run/Stop, Hold, et Reset
- Entrées de contrôle du séquenceur : Tempo, Run/Stop (aussi utilisé pour la sync),
- Reset et Hold
- Sortie de contrôle du séquenceur : KB, Gate, Accent Pulse
PATCHBAY
- Matrice de 32 points (3,5 mm)
Entrées : Audio Externes, Mix CV, VCA CV, VCF Cutoff, VCF Résonance, VCO 1V/Octave, VCO FM linéaire, VCO Modulation, LFO Rate, Mix 1, Mix 2, VC Mix Control, Mult, Gate, Tempo, Run/Stop, Reset et Hold
Sorties : VCA, Noise, VCF, VCO Saw, VCO Pulse, LFO Triangle, LFO Square, VC Mix, Mult 1, Mult 2, Assign, EG, KB, Gate
SORTIE ASSIGNABLE
- Sortie assignable à 16 fonctions au choix : Sequencer Accent, Sequencer Clock, Sequencer Clock /2 Sequencer Clock /4, Decimated "Ramp”, Decimated "Saw”, Decimated "Triangle”, Stepped Random, STEP 1, MIDI Note On Velocity, MIDI Channel Aftertouch, MIDI Pitch Bend, MIDI CC1 Mod Wheel, MIDI CC2, MIDI CC4 et MIDI CC7
